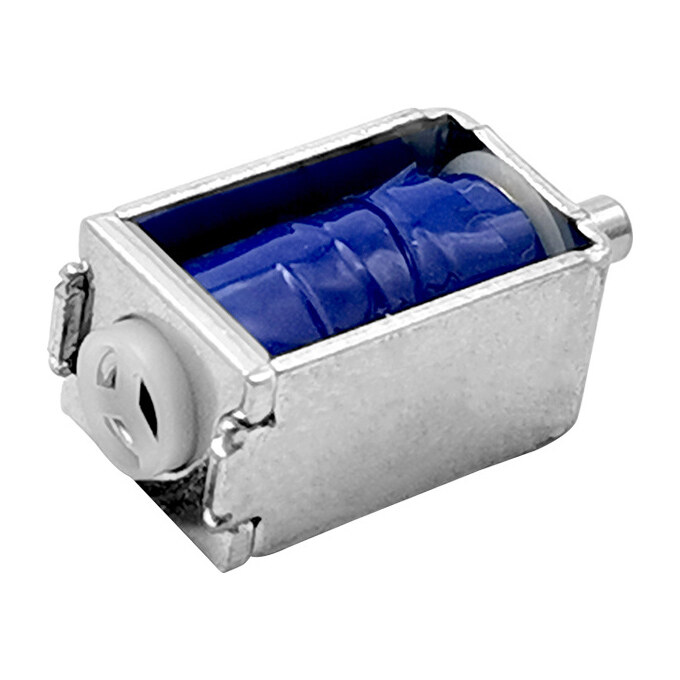

Der PYF1-XA3V DC Mikro-Magnetventil 2-Wegebietet eine effiziente Flüssigkeitskontrolle in einer ultraleichten 10-Gramm-Packung. Dieses Ventil arbeitet mit 3 V Gleichstrom bei einem geringen Stromverbrauch von 0,22 W, verfügt über eine Ø3,0-mm-Schnittstelle und bewältigt Drücke bis zu 40 kPa. Sein normalerweise offenes Design gewährleistet eine zuverlässige Leistung bei Haushaltsgeräten, medizinischen Geräten und Schönheitsgeräten.
Dieses vielseitige Modell ist auf Langlebigkeit ausgelegtMiniatur-2-Wege-MagnetventilHält über 200.000 Testzyklen (5 s EIN/AUS) stand und ist somit ideal für Anwendungen, die eine kompakte Größe und eine lange Lebensdauer erfordern. Der stromsparende Betrieb und die konstante Leistung des Ventils unter verschiedenen Druckbedingungen machen es zu etwas AußergewöhnlichemMini-2-Wege-DC-Magnetventilfür automatisierte Systeme und Präzisionsinstrumente.
Dimension
| Produktmodell | PYF1-XA | |||
| Nennspannung | DC 3V | Gleichstrom 3,7 V | DC 6V | Gleichstrom 12 V |
| Nennstrom | 75 ± 10 % mA | 67 ± 10 % mA | 60 ± 10 % mA | 60 ± 10 % mA |
| Gleichstromwiderstand | 40±10%Ω | 55±10%Ω | 100±10%Ω | 200±10%Ω |
| Leistung | 0.22 W | 0.25 W | 0.36 W | 0.72 W |
| Lufthahn-Außendurchmesser | Ø3,0mm | |||
| Maximaler Druck | 40 kPa (300 mmHg) | |||
| Medium | Luft | |||
| Abgasgeschwindigkeit | < 4sec (from 300 to 15 mmHg in a 100cc tank) | |||
| Lebenstest | Größer als oder gleich 200.000 Mal (5 Sek. EIN, 5 Sek. AUS) | |||
| Leckage | <3mmHg/min (under 300 mmHg in a 100cc tank) | |||
| Betriebstemperatur | 0 ~ 50 Grad 30 % bis 85 % relative Luftfeuchtigkeit | |||
| Typ | Normalerweise geöffnet | |||
| Gewicht | 10g | |||
Beschreibung
Der PYF1-XA3-V-Gleichstrom-Mikromagnetventil 2-Wegevon Pincheng Factory bietet außergewöhnliche Leistung in einer ultrakompakten 10-g-Packung. Diese Komponente wurde für platzbeschränkte Anwendungen entwickelt und eignet sich ideal für die Integration in tragbare medizinische Diagnosegeräte und Miniatur-Haushaltsgerätesysteme, bei denen eine präzise Luftsteuerung von entscheidender Bedeutung ist.
Der Stromverbrauch beträgt nur 0,22 WMikromagnetventil mit geringem Stromverbrauchsorgt für eine zuverlässige Leistung mit einer maximalen Drucktoleranz von 40 kPa. Aufgrund seiner schnellen Absauggeschwindigkeit von unter 4 Sekunden eignet es sich besonders für automatisierte Beatmungsgeräte und kompakte pneumatische Steuerungssysteme, die effiziente Zykluszeiten erfordern.
Während die Standardkonfiguration über einen normalerweise offenen Modus verfügt, ist Pincheng Factory'snormalerweise geschlossenes Mini-LuftmagnetventilDie Variante bietet zusätzliche Designflexibilität für sicherheitskritische medizinische Instrumente und energieeffiziente Aromadiffusoren. Dieses für über 200.000 Zyklen zertifizierte Mikroventil gewährleistet langfristige Zuverlässigkeit für industrielle Automatisierungskomponenten und die Herstellung von Unterhaltungselektronik. Unser technisches Team unterstützt kundenspezifische Konfigurationen für Spannungsspezifikationen und Steckertypen, um spezifische OEM-Anforderungen zu erfüllen.
Wenn ein Leckageproblem vorliegt, wie kann man es beheben und beheben?
Ein Leckageproblem in einer Präzisionskomponente wie dem 3-V-DC-Mikromagnetventil PYF1-XA erfordert einen systematischen Diagnoseansatz, um die Grundursache effektiv zu identifizieren und die richtige Lösung umzusetzen. Der folgende strukturierte Ablauf führt Sie durch den Prozess.
Systematisches Verfahren zur Fehlerbehebung
Überprüfung der Verbindungsintegrität
Beginnen Sie mit einer gründlichen physischen Inspektion aller Fluidverbindungen. Stellen Sie sicher, dass die Schläuche vollständig auf den Ø3,0-mm-Anschlüssen des Ventils sitzen und dass alle zugehörigen Anschlüsse gleichmäßig festgezogen sind. Durch zu festes Anziehen können manchmal Kunststoffgewinde beschädigt oder Aderendhülsen übermäßig zusammengedrückt werden, wodurch neue Leckpfade entstehen. Überprüfen Sie außerdem den Schlauch selbst auf Alterung, Risse oder Beschädigungen in der Nähe der Verbindungspunkte.
Zustandsbewertung von Dichtungen und O-Ringen
Die internen dynamischen und statischen Dichtungen sind für die Aufrechterhaltung einer leckagefreien Baugruppe von entscheidender Bedeutung. Schalten Sie das Ventil aus und zerlegen Sie es vorsichtig gemäß den Anweisungen des Herstellers. Untersuchen Sie alle O-Ringe und Membrandichtungen auf Anzeichen von Verhärtung, dauerhafter Kompression (Abflachung), Rissbildung oder chemischem Abbau wie Schwellungen. Selbst geringfügige Mängel können die Dichtigkeit beeinträchtigen.
Bestätigung der Betriebsparameter
Stellen Sie sicher, dass die Betriebsbedingungen des Systems mit den Spezifikationen des Ventils übereinstimmen. Stellen Sie sicher, dass der angelegte Druck den Nenngrenzwert von 40 KPa nicht überschreitet und dass das Fluidmedium mit den benetzten Materialien des Ventils chemisch kompatibel ist. Die Verwendung einer inkompatiblen Flüssigkeit oder die Einwirkung von Druckspitzen auf das Ventil kann zu dauerhaften Schäden an Dichtungen und internen Komponenten führen.
Korrekturmaßnahmen und Lösungen
Für fehlerhafte Verbindungen
Setzen Sie den Schlauch wieder ein und ziehen Sie die Anschlüsse handfest an. Verwenden Sie für Gewindeverbindungen einen kalibrierten Drehmomentschlüssel, sofern angegeben. Wenn die Schlauchenden beschädigt sind, schneiden Sie sie sauber ab und befestigen Sie sie wieder.
Für abgenutzte oder beschädigte Dichtungen
Ersetzen Sie alle verdächtigen O-Ringe und Dichtungen durch Originalersatzteile. Wir empfehlen dringend die Verwendung offizieller Siegel, um Materialverträglichkeit, genaue Abmessungen und Leistung zu gewährleisten. Das leichte Auftragen eines kompatiblen Fetts auf Silikonbasis beim Zusammenbau kann die Lebensdauer der Dichtung verlängern und die Leistung verbessern. Stellen Sie jedoch sicher, dass das Fett für die Verwendung mit Ihrer Flüssigkeit zugelassen ist.
Bei Problemen mit dem Systemdruck
Installieren Sie vor dem Ventil einen Präzisionsdruckregler, um sicherzustellen, dass der Eingangsdruck konstant im angegebenen Bereich bleibt. Erwägen Sie den Einbau eines kleinen Akkumulators oder Impulsdämpfers, wenn das System anfällig für Druckstöße oder Wasserschlageffekte ist.
Wenn die Leckage nach Durchführung dieser Schritte weiterhin besteht, kann dies auf ein weniger häufiges Problem hinweisen, z. B. einen mikroskopischen Riss im Ventilgehäuse oder einen Ausfall der Magnetkernbaugruppe. Stellen Sie in solchen Fällen bitte den Betrieb ein und kontaktieren Sie unser technisches Support-Team mit detaillierten Erkenntnissen aus Ihrer Fehlerbehebung zur weiteren Diagnose und zum Austausch von Komponenten.
